Если вы работаете с металлом - будь то конструкция для забора, каркас дома или ремонт оборудования - вы неизбежно столкнетесь с необходимостью посчитать сварочный шов. Не просто «сварить», а точно определить, сколько металла нужно, какой размер шва обеспечит прочность, и как избежать перерасхода материала. Многие сварщики делают это на глаз, но это рискованно. Ошибки в расчете шва - причина трещин, деформаций и даже разрушения конструкций. В этой статье - конкретные формулы, реальные примеры и правила, которые работают на практике.
Что такое сварочный шов и зачем его считать?
Сварочный шов - это зона соединения двух деталей, заполненная расплавленным металлом. Он не просто «склеивает» детали - он становится частью конструкции. И если его размеры неверны, нагрузка распределяется неравномерно. Слишком тонкий шов - слабый. Слишком толстый - перерасход металла, перегрев, деформация и внутренние напряжения.
Почему это важно? Допустим, вы свариваете несущую балку для гаража. Если шов окажется меньше расчетного, он может треснуть под весом автомобиля. Если слишком широкий - вы потратите на 30% больше электродов и увеличите время работы. В промышленности это - деньги. В быту - безопасность.
Основные типы сварных швов
Перед тем как считать, нужно понимать, какой шов вы делаете. В России чаще всего используются три типа:
- Стыковой шов - детали соединяются вплотную, без зазора. Используется для труб, листов, балок. Прочность близка к прочности основного металла.
- Тавровый шов - одна деталь приваривается перпендикулярно к другой, как буква «Т». Часто встречается в каркасах, рамах, фермах.
- Угловой шов - детали соединяются под углом 90°, но не вплотную, а с зазором. Самый распространенный в бытовой сварке - для заборов, навесов, опор.
Каждый тип требует своего подхода к расчету. Не пытайтесь применять формулу для стыкового шва к угловому - это приведет к ошибке.
Как рассчитать размер углового шва
Угловой шов - самый часто используемый в домашних условиях. Его размер определяется катетом - это перпендикуляр от угла соединения до гипотенузы шва. На чертежах его обозначают буквой K.
Правило 1: Катет шва должен быть не меньше толщины более тонкой детали. Если вы свариваете лист 4 мм к листу 6 мм - минимальный катет = 4 мм. Максимум - не более 1,2× толщины тонкой детали (то есть 4,8 мм).
Правило 2: Для несущих конструкций - увеличьте катет на 10-20%. Если по нормам достаточно 4 мм, сделайте 4,5-5 мм. Это даст запас прочности на случай перегрузки или коррозии.
Пример: вы делаете раму для козырька из профильной трубы 40×40×2 мм. Толщина стенки - 2 мм. Минимальный катет = 2 мм. Но так как это наружная конструкция, подверженная ветру и снегу - берете катет 2,5 мм. Это безопасно, и металл не перегревается.
Как посчитать длину шва и расход электродов
После того как вы определили катет, нужно понять, сколько электродов вам потребуется.
Формула для расчета объема металла в шве:
Объем = Длина шва × Площадь сечения шва

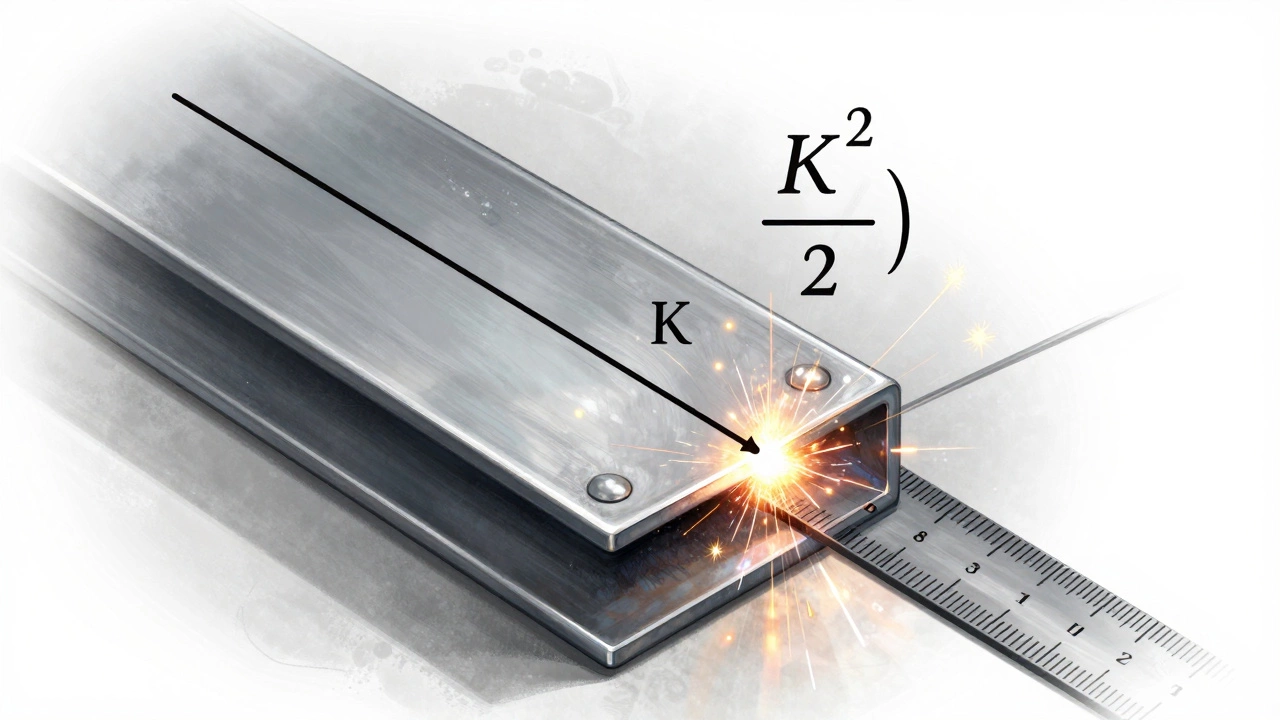

Для углового шва площадь сечения = (K²)/2
Пример: вы свариваете 3 метра углового шва с катетом 3 мм.
- Площадь сечения = (3²)/2 = 9/2 = 4,5 мм²
- Объем = 3000 мм × 4,5 мм² = 13 500 мм³ = 13,5 см³
Плотность стали - около 7,85 г/см³. Значит, масса металла в шве = 13,5 × 7,85 ≈ 106 граммов.
Теперь - расход электродов. Один электрод диаметром 3 мм (самый распространенный) содержит около 120 граммов металла. Но не весь он попадает в шов - часть летит в брызги, часть испаряется. Коэффициент использования - около 65%.
Значит, на 106 граммов шва вам нужно: 106 ÷ 0,65 ≈ 163 грамма электродного металла.
163 ÷ 120 ≈ 1,36 электрода. То есть - один электрод с небольшим запасом. Такой расчет позволяет не покупать лишние пачки, не тратить время на перерасход.
Какие нормы и стандарты существуют?
В России основной документ - ГОСТ 11534-75. Он регламентирует размеры сварных швов для стальных конструкций. Там есть таблицы, где указаны минимальные катеты в зависимости от толщины металла и типа нагрузки.
Например:
| Толщина металла, мм | Минимальный катет K, мм | Для несущих конструкций |
|---|---|---|
| 2 | 2 | 2,5 |
| 3 | 3 | 3,5 |
| 4 | 4 | 5 |
| 6 | 5 | 6 |
| 8 | 6 | 7 |
| 10 | 7 | 8 |
Обратите внимание: в колонке «Для несущих конструкций» значения выше. Это не каприз - это безопасность. Если вы делаете опору для крыши или каркас для сарая - всегда берите значения из второй колонки.
Почему нельзя «на глаз»?
Многие мастера говорят: «Я свариваю уже 20 лет, я вижу шов». Но даже опытный сварщик ошибается, если работает с разными типами стали или при низкой температуре. Например, в Сибири зимой металл становится хрупче. Шов, который в летом выглядел нормально, может треснуть при -30°C, если его катет был меньше расчетного.
Кроме того, разные электроды дают разный проплав. Электрод УОНИ-13/55 требует другого режима, чем МР-3. Если вы не знаете, сколько металла должно попасть в шов - вы не контролируете процесс. Вы просто «свариваете».
Что еще влияет на прочность шва?
- Чистота поверхности - ржавчина, краска, масло снижают проплав на 40% и больше.
- Скорость сварки - если вы двигаетесь слишком быстро, шов не успевает проплавиться. Слишком медленно - перегрев и прожог.
- Тип металла - низкоуглеродистая сталь (Ст3) сваривается легко. Высокопрочная сталь (09Г2С) требует предварительного подогрева.
- Температура окружающей среды - ниже -10°C требует прогрева деталей.
Все это - дополнительные факторы. Но если вы правильно рассчитали катет, вы уже на полпути к надежной конструкции.
Как проверить правильность шва?
В домашних условиях вы не можете сделать рентген, но есть простые способы:
- Измерьте катет шва штангенциркулем или угловым измерителем. Он должен совпадать с расчетным значением.
- Проверьте равномерность: шов должен быть одинаковой толщины по всей длине. Пятна, наплывы, впадины - признаки ошибок.
- Постучите молотком по шву - звук должен быть твердый, не «пустой».
- Если есть возможность - попробуйте слегка изогнуть соединение. Если шов треснул или отслоился - он слабый.
Если шов выглядит равномерным, без трещин, с правильным катетом - он будет работать.
Что делать, если шов уже сделан, но вы не уверены?
Если конструкция уже собрана, но вы сомневаетесь в прочности - не разбираете ее. Просто добавьте усиление. Приварите уголок или полосу вдоль шва. Это не дорого, не долго, и даст вам уверенность.
Лучше перестраховаться, чем потом чинить сломанный забор или обрушившийся навес.
Какой катет шва выбрать для трубы диаметром 50 мм и стенкой 3 мм?
Для трубы с толщиной стенки 3 мм минимальный катет - 3 мм. Для несущей конструкции (например, опоры или каркаса) увеличьте до 3,5 мм. Это обеспечит запас прочности без перерасхода металла.
Можно ли считать шов по ширине, а не по катету?
Нет. Ширина шва - это визуальный параметр, который зависит от скорости сварки, тока и угла электрода. Катет - это геометрический параметр, который определяет прочность. Только катет используется в расчетах по ГОСТ и СНиП.
Почему в ГОСТ для толщины 4 мм минимальный катет 4 мм, а не 2 мм?
Потому что шов должен быть не просто «сварен», а обеспечить равномерное распределение нагрузки. При катете 2 мм на толщине 4 мм шов будет слишком узким, не сможет сопротивляться изгибу и даст концентрацию напряжений. Это - зона риска для трещин.
Какой электрод лучше использовать для расчетного шва?
Для конструкций из стали Ст3 и 09Г2С подойдут электроды МР-3 или УОНИ-13/55. МР-3 - для обычных условий, УОНИ - для ответственных швов и низких температур. Важно: не используйте дешевые китайские электроды без сертификата - их состав нестабилен, и шов может быть хрупким даже при правильном катете.
Нужно ли считать шов, если это просто забор?
Да. Даже забор подвергается ветровым нагрузкам, снегу, льду. Шов с недостаточным катетом может треснуть за зиму. Рассчитанный шов - это не только прочность, но и долговечность. Вы потратите 10 минут на расчет - и не будете пересваривать забор через год.
Что дальше?
Если вы начинаете делать что-то серьезное - каркас, опору, мостик, ворота - не полагайтесь на опыт. Используйте расчеты. Они не сложные. Вы уже знаете, как измерить толщину металла, как найти катет, как посчитать расход. Это не теория - это ваша страховка. Каждый правильно рассчитанный шов - это один шаг к тому, чтобы ваша работа не рухнула, не треснула и не потребовала ремонта через месяц. Сварка - это не искусство. Это точная наука. И вы уже знаете ее основы.
