Вы стоите на стройке, держите в руках лист профнастила - популярного волнистого металлического листа для кровли, а перед вами лежит деревянный каркас. Возникает главный вопрос: сколько нужно бруса? Если поставить стропила слишком далеко друг от друга, металл прогнется под снегом или даже от вашего веса при ремонте. Поставите слишком близко - переплатите за дерево без смысла. Ошибка в расчетах здесь стоит дорого: переделка обрешетки или замена искривленной крыши съест бюджет и время.
В этой статье мы разберем, как правильно рассчитать шаг стропил под профнастил, чтобы крыша служила десятилетиями. Мы опираемся не на «народные советы», а на действующие строительные нормы (СНиП и СП) и технические характеристики самих материалов.
Зачем нужен правильный шаг стропил?
Шаг стропил - это расстояние между центрами соседних стропильных ног. Этот параметр определяет жесткость всей конструкции. Для профнастила это критически важно по двум причинам:
- Несущая способность профиля. Профлист - это тонкий металл (обычно 0,4-0,8 мм). Он гнется. Чем больше расстояние между опорными точками (стропилами), тем сильнее он провиснет под нагрузкой.
- Расход материалов. Деревянный брус стоит денег. Уменьшив шаг с 120 см до 60 см, вы удваиваете количество пиломатериалов. Нужно найти баланс между надежностью и экономией.
Если нарушить этот баланс, зимой снег может продавить листы между стропилами, вода начнет застаиваться, и уже через пару сезонов появятся протечки и ржавчина.
Какие факторы влияют на выбор шага?
Не существует одной волшебной цифры, которая подходит всем. Шаг зависит от трех главных переменных:

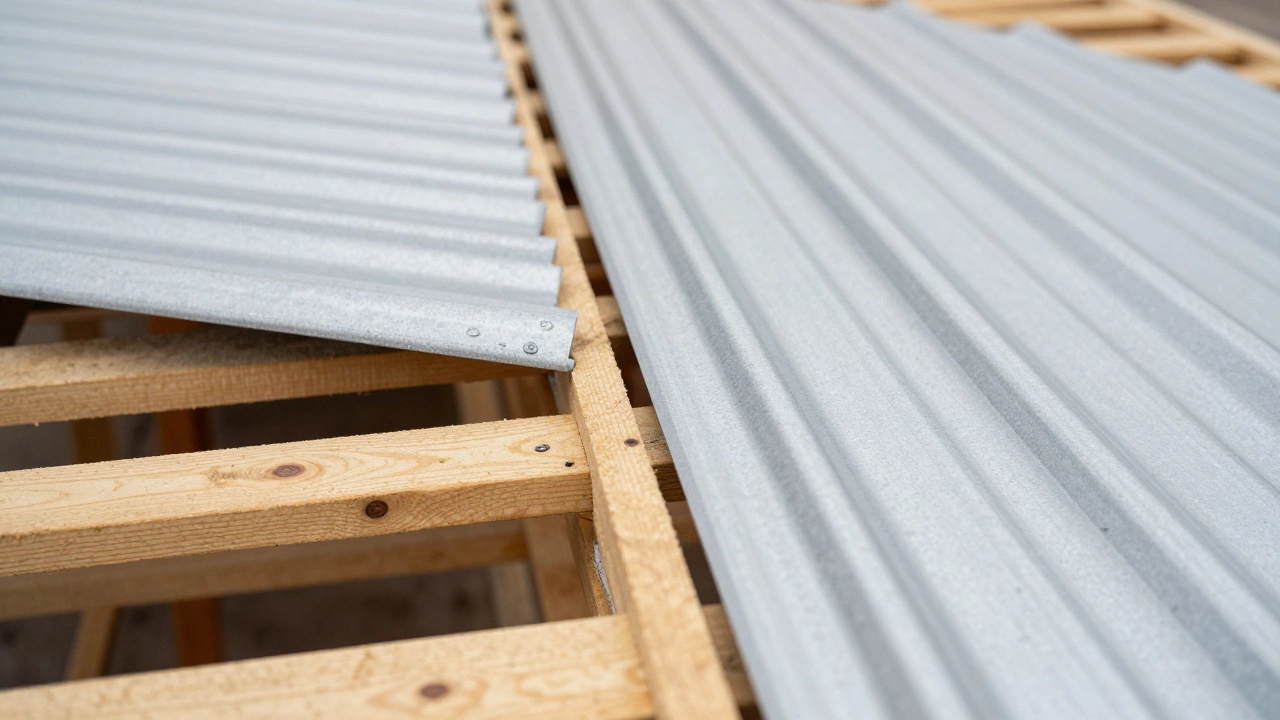

- Марка профнастила. Высота волны (гофры) напрямую влияет на жесткость. Марка С-8 (низкая волна) требует частого шага, а Н-75 (высокая несущая волна) позволяет ставить стропила реже.
- Снеговая нагрузка региона. В Москве и Санкт-Петербурге снег ложится плотным ковром, в южных регионах его меньше. Расчет должен учитывать вес снега, который будет лежать на крыше.
- Тип обрешетки. Часто под профнастил делают сплошную или разреженную обрешетку. Стропила держат обрешетку, а та, в свою очередь, держит металл. Поэтому шаг стропил часто привязывают к шагу обрешетки.
Стандартные значения шага стропил для разных марок профнастила
Для большинства частных домов используются стеновые марки профнастила (С-8, С-10, С-20, С-21). Вот усредненные рекомендации, которые подходят для стандартных снеговых нагрузок (умеренная полоса России):
| Марка профнастила | Высота волны (мм) | Минимальный шаг стропил (см) | Максимальный шаг стропил (см) | Примечание |
|---|---|---|---|---|
| С-8 | 8 | 30 | 50 | Требует сплошной обрешетки или очень частой доски |
| С-10 | 10 | 35 | 60 | Часто используется для фронтонов и стен |
| С-20 / МП-20 | 20 | 60 | 120 | Оптимальный вариант для жилых домов |
| С-21 | 21 | 60 | 120 | Аналогично С-20, высокая надежность |
| НС-35 / Н-44 | 35-44 | 100 | 150 | Несущий профиль, для больших пролетов |
Обратите внимание: для марок С-8 и С-10 шаг стропил редко превышает 50-60 см, потому что сами по себе эти листы малогибкие. Для самых популярных марок С-20 и С-21 золотым стандартом считается шаг 60-80 см. Это число удобно тем, что оно кратно стандартной ширине листов утеплителя (58-60 см), что упрощает монтаж теплоизоляции.
Как рассчитать шаг стропил самостоятельно?
Если вы хотите получить точное значение, а не ориентироваться на средние цифры, используйте формулу расчета нагрузки. Но сначала определимся с исходными данными.
Шаг 1: Определите снеговую нагрузку
Откройте карту снеговых нагрузок РФ (СП 20.13330.2016). Например, для Москвы коэффициент составляет 1,8 кПа (килопаскаль), для Краснодара - 0,5 кПа. Это вес одного квадратного метра свежевыпавшего снега.
Шаг 2: Учтите угол наклона крыши
Снег на крутой крыше скатывается быстрее. Если угол наклона более 60 градусов, снеговой коэффициент равен нулю. При угле 30 градусов умножаем норму на 0,7. При 45 градусах - на 0,5.
Шаг 3: Добавьте вес самой крыши
Профнастил весит около 5-7 кг/м². Обрешетка добавит еще 10-15 кг/м². Утеплитель (минвата) - почти ничего, он легкий. Итого собственный вес конструкции возьмите за 20-25 кг/м² (0,2-0,25 кПа).
Шаг 4: Подберите сечение бруса
Теперь, зная общую нагрузку, смотрите в таблицы подбора сечения древесины (сосна или ель 2 сорта). Для шага стропил 60 см и пролета до 4 метров обычно хватает бруса 50х150 мм. Для шага 100 см и того же пролета нужен брус 50х200 мм или 100х150 мм.
Совет: Не экономьте на толщине бруса в ущерб ширине. Брус 50х200 мм работает лучше, чем 100х100 мм, при той же площади сечения, потому что он устойчивее к изгибу вдоль длинной оси.
Важность обрешетки: связующее звено
Многие забывают, что профнастил кладется не прямо на стропила, а на обрешетку. Именно шаг обрешетки чаще всего диктует шаг стропил.
- Для С-8 и С-10: Делается сплошная обрешетка из влагостойкой фанеры (OSB) толщиной 9-12 мм или обрезной доски с зазором 1-2 см. В этом случае шаг стропил может быть любым удобным (например, 60 см), так как нагрузка распределяется равномерно по фанере.
- Для С-20 и С-21: Делается разреженная обрешетка досками 25х100 мм или 25х150 мм. Шаг обрешетки обычно равен 35-40 см. Чтобы доски обрешетки не провисали между стропилами, их концы должны попадать на стропильные ноги. Поэтому шаг стропил должен быть кратен шагу обрешетки или чуть больше.
Например, если вы выбрали шаг стропил 60 см, то на одном стропиле будут лежать концы двух досок обрешетки. Это создает жесткую связь.
Типичные ошибки при монтаже
Даже идеальный расчет не спасет, если допустить грубые ошибки на этапе сборки. Вот что часто идет не так:
- Игнорирование ветровой нагрузки. На открытых участках, где нет деревьев и зданий, ветер может сорвать крышу. Здесь нужны дополнительные связи (распорки, затяжки) и уменьшение шага стропил на 10-15%.
- Разный шаг стропил. Старайтесь делать шаг одинаковым по всей длине ската. Если придется подрезать крайние листы, лучше подгонять их под стропила, а не менять шаг стропил под листы. Листы можно резать, стропила - нет.
- Неправильное крепление. Используйте саморезы с пресс-шайбой и неопреновой прокладкой (EPDM). Обычные саморезы быстро протекают. Закручивайте их в низ волны, а не в гребень, иначе повредите защитное покрытие.
- Отсутствие вентиляционного зазора. Между утеплителем и контробрешеткой (которая держит пленку) должен быть зазор 3-5 см. Без него конденсат намочит утеплитель, он потеряет свойства, и вся конструкция начнет гнить.
Рекомендации по материалам
Для стропильной системы используйте хвойные породы дерева (сосна, лиственница). Влажность древесины должна быть не более 18-20%. Свежеспиленный «зеленый» брус со временем усохнет, изменит геометрию, и крыша может пойти трещинами или деформироваться.
Перед установкой обязательно обработайте дерево антисептиком и антипиреном. Это увеличит срок службы конструкции минимум в два раза и защитит от огня.
Если ваш дом находится в сейсмоопасном районе или имеет сложную архитектурную форму (эркеры, мансардные окна), лучше обратиться к профессиональному инженеру для составления проекта. Экономия на проекте сейчас может привести к замене всей крыши через 5 лет.
Какой самый оптимальный шаг стропил для частного дома?
Самым универсальным шагом считается 60 см. Он удобен тем, что соответствует ширине стандартных плит минеральной ваты (58 см), что позволяет укладывать утеплитель плотно, без мостиков холода. Также этот шаг хорошо сочетается с большинством марок профнастила (С-20, С-21).
Можно ли класть профнастил С-8 на редкую обрешетку?
Нет. Профнастил С-8 имеет низкую волну (8 мм) и небольшую жесткость. Он требует сплошной обрешетки из фанеры, OSB или плотно подогнанных досок. При редкой обрешетке лист прогнется под первым же снегом или ветром.
Какое сечение бруса выбрать для шага стропил 60 см?
Для пролета до 4 метров достаточно бруса сечением 50х150 мм. Если пролет больше 4 метров, рекомендуется увеличить толщину до 50х200 мм или использовать клееный брус для большей прочности и отсутствия коробления.
Нужно ли учитывать вес человека при расчете шага стропил?
Да, временная нагрузка (вес человека при обслуживании крыши) учитывается в строительных нормах. Однако для стандартных шагов 60-80 см и правильного сечения бруса запас прочности обычно достаточен. Главное - не ходить по крыше в одиночку без страховки и распределять вес по стропилам.
Чем отличается шаг стропил от шага обрешетки?
Шаг стропил - это расстояние между основными несущими балками крыши. Шаг обрешетки - расстояние между досками, на которые непосредственно крепится профнастил. Шаг обрешетки всегда меньше или равен шагу стропил, и зависит от марки профлиста. Стропила держат обрешетку, поэтому их шаг должен обеспечивать устойчивость обрешечечных досок.
