Основные выводы по проверке шва
- Равномерность чешуек и отсутствие подрезов - базовые признаки внешней эстетики и качества.
- Отсутствие пор, брызг и шлаковых включений говорит о чистоте процесса.
- Главный критерий - полное проплавление металла, которое нельзя проверить только глазами.
- Пористый или «рваный» шов - прямой сигнал к переделке.
Анатомия идеального соединения

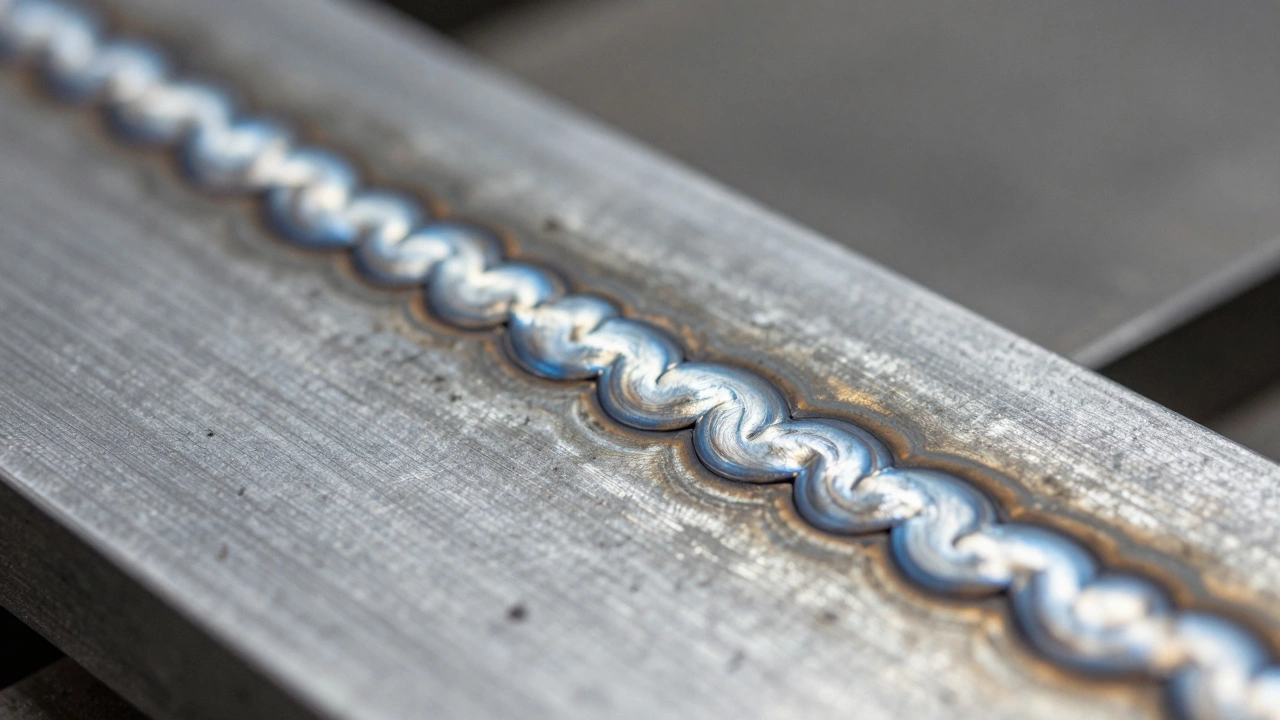

Чтобы понять, что такое качество сварного шва, нужно знать, как он должен выглядеть в идеале. Представьте себе аккуратную цепочку мелких полукруглых чешуек, которые плотно прилегают друг к другу. Это не просто вопрос красоты. Правильная геометрия шва означает, что металл прогревался равномерно, а сварочная ванна вела себя стабильно.
Электродуговая сварка - это процесс соединения металлов за счет тепла электрической дуги, при котором плавится электрод и основной металл. В этом процессе ключевую роль играет проплавление - глубина, на которую расплавился металл основного изделия. Если проплавление недостаточное, шов будет держаться только за счет поверхностного «прилипания», и конструкция лопнет под нагрузкой.
Хороший шов должен быть однородным по всей длине. Если в начале он широкий и плавный, а к концу превращается в тонкую ниточку или, наоборот, в огромный наплыв, значит, сварщик не контролировал скорость подачи или угол наклона электрода. Это создает зоны разного напряжения в металле, что опасно для долговечности.

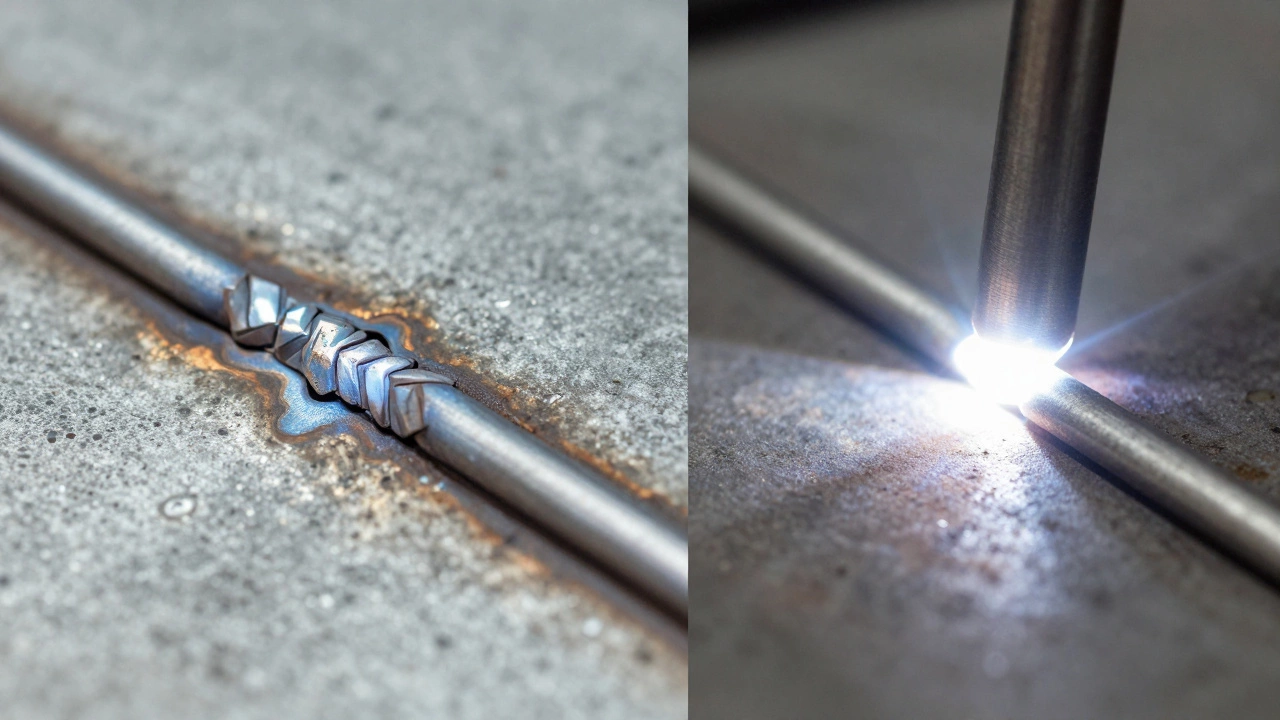

Красные флаги: что считается плохим швом
Если вы видите что-то из этого списка, смело отправляйте работу на переделку. Не верьте фразам «это просто косметика» или «так и должно быть». В сварке косметика напрямую связана с прочностью.
Первое, на что стоит обратить внимание - это Поры. Это маленькие дырочки, похожие на губку или пемзу. Они возникают из-за газов, которые застряли в металле при остывании. Причины банальны: грязный металл, ржавчина или влажный электрод. Поры делают шов хрупким, он начинает «крошиться» под нагрузкой.
Второй опасный признак - Подрезы. Это такие желобки или канавки вдоль краев шва. По сути, сварщик «выгрыз» часть основного металла, не заполнив её новым. В этих местах создается колоссальная концентрация напряжений. Если конструкция будет подвергаться вибрации или изгибу, трещина пойдет именно по этому подрезу.
Также ищите «наплывы». Это когда сварочный металл просто лег сверху огромной каплей, не вплавившись в детали. Это часто случается, когда тока слишком мало или сварщик слишком медленно вел рукой. Такой шов можно буквально отковырять отверткой.
| Признак | Хороший шов (Эталон) | Плохой шов (Брак) |
|---|---|---|
| Поверхность | Равномерные чешуйки, гладкость | Рваные края, «наплывы», каверны |
| Края (переход) | Плавное слияние с основным металлом | Подрезы, глубокие канавки |
| Чистота | Минимум брызг, чистый металл | Обильные брызги, шлак внутри шва |
| Геометрия | Постоянная ширина и высота | «То в ширину, то в длину» |
Скрытые дефекты: когда глаза обманывают
Самое коварное в сварке то, что поверхность может выглядеть идеально, а внутри будет катастрофа. Существует такое понятие, как Непровар - это когда металл в центре соединения просто не расплавился. Сверху всё затянуто красивым слоем, а внутри - пустота. Это самая частая причина обрушения металлоконструкций.
Как это обнаружить без специального оборудования? Для этого используют методы контроля. Самый простой - Визуальный контроль (ВИК). Вы берете фонарик, лупу и внимательно осматриваете каждый миллиметр. Но если нужно быть уверенным на 100%, применяют более серьезные вещи:
- Капиллярный метод: на шов наносят специальный цветной краситель (пенетрант). Он затекает в мельчайшие трещины, которые не видит глаз. Потом накладывают проявитель, и трещина «выстреливает» ярким цветом.
- Ультразвуковой контроль (УЗК): прибор посылает звук в металл. Если внутри есть полость или непровар, сигнал отражается иначе. Это как УЗИ для беременных, только для железных балок.
- Рентгенография: самый надежный способ. Снимок показывает всё: от пор до шлаковых включений. Используется в основном на ответственных объектах - мостах, газопроводах.
Ошибки по типам материалов
Разные металлы ведут себя по-разному. Если вы варите обычную сталь, требования одни. Но если перед вами Нержавеющая сталь, будьте внимательны к цвету шва. Пережженный шов на нержавейке становится темно-серым или черным. Это значит, что металл перегрели, и он потерял свои антикоррозийные свойства. Правильный шов на нержавейке должен иметь золотистый или легкий синеватый оттенок.
С Алюминием всё еще сложнее. Здесь часто встречаются «волны» и прожоги. Из-за высокой теплопроводности алюминий требует очень точного контроля температуры. Если вы видите, что металл в месте шва «поплыл» или образовалась глубокая дыра - это грубый брак.
Как проверить работу сварщика: чек-лист для заказчика
Если вы не профессионал, но принимаете работу, не пытайтесь спорить с мастером о теории. Просто пройдитесь по этому списку и задавайте вопросы.
- Очистка от шлака. Шов должен быть полностью очищен. Если мастер говорит «потом сами счистите», значит, он хочет скрыть дефекты под слоем грязного шлака.
- Проверка на брызги. Мелкие капли металла вокруг шва - это нормально. Но если вся деталь в «веснушках» из металла, значит, сварщик не умел настраивать сварочный аппарат или использовал неподходящий электрод.
- Механический тест. Если конструкция не ответственная (например, забор), попробуйте с силой надавить или постучать по шву молотком. Хороший шов не должен «звенеть» или шевелиться.
- Симметрия. Посмотрите на шов с двух сторон. Если с одной стороны он выглядит идеально, а с другой - как наплыв из каши, значит, провар не однороден.
Типичные ситуации и решения
Часто бывает, что сварщик находит дефект и пытается его «замазать». Например, он видит пору и просто накладывает сверху еще один слой металла. Это ошибка. Пора - это газ. Если ее не выжечь или не зашлифовать, новый слой металла просто «запечатает» пузырек воздуха, который останется слабым местом.
Правильный путь такой: если обнаружен серьезный дефект (трещина, глубокий подрез, непровар), нужно полностью вырезать этот участок болгаркой (УШМ) до здорового металла и переварить заново. Только так можно гарантировать прочность.
Что делать, если шов выглядит некрасиво, но мастер уверяет, что он крепкий?
В сварке эстетика и прочность связаны в 80% случаев. Если шов «рваный», с подрезами или наплывами - это признак неправильного режима сварки (ток, скорость, угол). Даже если он кажется крепким, в нем есть внутренние напряжения. Требуйте исправления, если это несущая конструкция.
Почему появляются поры в шве?
Поры возникают из-за попадания газов в расплавленный металл. Основные причины: ржавчина, краска или масло на поверхности металла, а также использование влажных электродов. Чтобы этого избежать, металл нужно зачистить до блеска, а электроды просушить в печи.
Чем опасен подрез в сварном соединении?
Подрез - это фактически надрез в основном металле. Он уменьшает толщину детали в самом критическом месте (на границе шва). В результате вся нагрузка ложится на узкую полоску металла, что в разы ускоряет появление усталостных трещин и приводит к разрыву соединения.
Как проверить провар без рентгена в домашних условиях?
Дома можно использовать метод «простукивания» тяжелым молотком (на некритичных деталях) или визуально оценить шов с обратной стороны. Если металл с обратной стороны расплавился и образовался небольшой наплыв - значит, провар полный. Если там просто ровная поверхность - скорее всего, провар неполный.
Влияет ли цвет шва на его качество?
Для обычной черной стали цвет не имеет значения - он зависит от степени окисления. Однако для нержавеющей стали цвет критичен. Черный или темно-серый шов означает перегрев и потерю хрома, что делает сталь уязвимой к коррозии в этом месте.
