Вы когда-нибудь видели маркировку 136 на чертеже или в паспорте оборудования и не знали, что это значит? В мире сварки цифры говорят громче слов. Метод сварки 136 - это не просто набор цифр, а четкое указание на конкретную технологию соединения металлов. Если вы работаете с металлоконструкциями, ремонтируете технику или просто хотите разобраться в технической документации, понимание этого кода сэкономит вам время и деньги.
Давайте разберемся, что скрывается за этим числом, почему именно так он назван и где его применяют чаще всего. Без воды и сложных терминов, только суть.
Расшифровка кода: что означает 136?
В России и странах СНГ классификация методов сварки регулируется стандартом ГОСТ 14771-76. Этот документ делит все способы сварки на группы, подгруппы и виды. Код 136 читается слева направо:
- Первая цифра (1): Это группа «Дуговая сварка». Сюда входят все методы, где источником тепла является электрическая дуга.
- Вторая цифра (3): Это подгруппа «Сварка плавящимся электродом в среде защитных газов». Электрод здесь расходуется полностью, переходя в шов.
- Третья цифра (6): Это вид метода. Цифра 6 указывает на использование активных газов или их смесей.
- Стабильность дуги: Кислород и CO2 помогают горению дуги быть более стабильным, особенно при работе с толстыми металлами.
- Проникновение: Активные газы способствуют лучшему проплавлению основного металла. Шов получается глубоким и прочным.
- Экономия: Углекислый газ стоит значительно дешевле аргона. Для массового производства это критически важно.
- Сварщик нажимает на курок горелки.
- Моторчик начинает подавать проволоку со скоростью, заданной в настройках.
- Одновременно открывается клапан подачи газа.
- Между концом проволоки и деталью пробивается электрическая дуга.
- Проволока плавится, образуя ванну расплавленного металла, которая затвердевает в шов.
- Производство металлоконструкций: Каркас многоэтажек, мосты, фермы. Здесь важна скорость и прочность стыков.
- Автомобилестроение и ремонт: Кузова машин, рамы грузовиков. Полуавтомат позволяет варить в труднодоступных местах.
- Трубопроводы: Магистральные трубы часто собираются механизированной сваркой в среде защитных газов (вариация метода 136).
- Бытовой ремонт: Заборы, ворота, мангалы, лестницы. Дачники любят полуавтоматы за простоту освоения.
- Сварочный полуавтомат: Ищите модель с функцией MIG/MAG. Современные инверторные аппараты компактны и имеют мягкую дугу.
- Баллон с газом: Обычно берут баллон на 40 литров с углекислотой (марка ХО1 или ХО2 по ГОСТу). Обязательно нужен редуктор.
- Сварочная проволока: Самая ходовая марка - Св08Г2С. Диаметр обычно 0.8 мм для тонкого металла и 1.0-1.2 мм для толстого.
- Защита: Маска с автозатемнением (чтобы видеть начало дуги), плотные перчатки и спецодежда из натуральной кожи или плотной ткани.
- Неправильная подача газа: Если газа мало, шов будет дырявым. Если много - бесполезные траты и турбулентность. Норма для полуавтомата - 8-12 литров в минуту.
- Слишком длинная дуга: Проволока должна выступать из сопла на 10-15 мм. Если вытянуть длиннее, газ не защитит ванну, и начнется окисление.
- Грязная поверхность: Ржавчина, краска, масло - враги метода 136. Перед сваркой обязательно зачистите металл до блеска. Иначе шов будет крошиться.
Таким образом, метод 136 - это полуавтоматическая сварка, где металлическая проволока подается автоматически, а зону плавления защищает газ. Чаще всего этот метод называют MAG-сваркой (Metal Active Gas) или, в просторечии, полуавтоматом.
Почему именно активные газы?
Главная особенность метода 136 - использование активных газов. В отличие от инертных газов (аргон, гелий), которые не вступают в реакцию, активные газы участвуют в процессе формирования шва. Самый популярный вариант - чистый углекислый газ (CO2) или смесь аргона с кислородом/углекислотой.
Зачем нужны активные компоненты?
Именно поэтому метод 136 стал стандартом для сварки углеродистых и низколегированных сталей. Он идеален для труб, каркасов зданий, автомобильных кузовов и сельскохозяйственной техники.
Как происходит процесс сварки методом 136?
Представьте себе обычный карандаш, который постоянно удлиняется по мере того, как вы пишете. В методе 136 роль карандаша играет сварочная проволока. Она находится в катушке внутри аппарата и подается через гибкий рукав к горелке.
Процесс выглядит так:
Сварщик управляет только направлением движения горелки и скоростью ведения шва. Все остальное делает машина. Отсюда и название «полуавтомат».
Преимущества и недостатки метода 136
Ничто не бывает идеальным. Метод 136 имеет свои сильные стороны, но и ограничения тоже есть. Знать их нужно, чтобы выбрать правильный инструмент для задачи.
| Критерий | Оценка | Комментарий |
|---|---|---|
| Скорость работы | Высокая | Не нужно менять электроды каждые 5 минут. Можно варить долго без перерывов. |
| Качество шва | Хорошее | Меньше брызг по сравнению с ручной дуговой сваркой, но больше, чем при TIG. |
| Стоимость | Низкая | Проволока и CO2 дешевые. Оборудование доступно по цене. |
| Подготовка кромок | Умеренная | Для тонкого металла можно варить встык без разделки. Для толстого нужна V-образная канавка. |
| Работа на ветру | Плохая | Ветер сдувает защитный газ. Нужен ветрозащитный экран или работа в помещении. |
| Типы металлов | Сталь | Идеально для черных металлов. Нержавейку и алюминий лучше варить другими методами (например, 141). |
Обратите внимание на пункт про ветер. Это главная боль сварщиков-полуавтоматчиков на стройплощадках. Если вы варите забор на улице в ветреный день, шов будет пористым и слабым. Газ улетает, кислород из воздуха попадает в расплав, и металл становится хрупким.
Отличия от других популярных методов
Часто новички путают метод 136 с другими видами дуговой сварки. Давайте проведем границы.
Против метода 111 (Ручная дуговая сварка покрытым электродом): Метод 111 - это классическая «электродная» сварка. Вы берете стержень, зажигаете дугу, варите, меняете стержень, сбиваете шлак. Метод 136 быстрее, чище (нет шлака) и продуктивнее. Но аппарат для 111 проще и дешевле, его легче носить с собой в рюкзаке.
Против метода 141 (TIG / Аргонно-дуговая сварка): Метод 141 использует неплавящийся вольфрамовый электрод и инертный газ (аргон). Им варят тонкие стенки, нержавейку, алюминий. Шов получается художественным, красивым. Метод 136 грубее, но мощнее. Им не сваришь тонкую фольгу - она просто прогорит. Зато трубу диаметром 500 мм полуавтомат положит быстро и надежно.
Где применяется метод 136 на практике?
Если посмотреть вокруг, метод 136 держит на себе половину современной инфраструктуры. Вот типичные сценарии использования:
В Новосибирске, где зимы длинные, а ветра сильные, метод 136 используют преимущественно в цехах. На улице же чаще прибегают к ручным электродам или специализированным флюсовой сварке, если нет возможности поставить щиты.
Что нужно для начала работы?

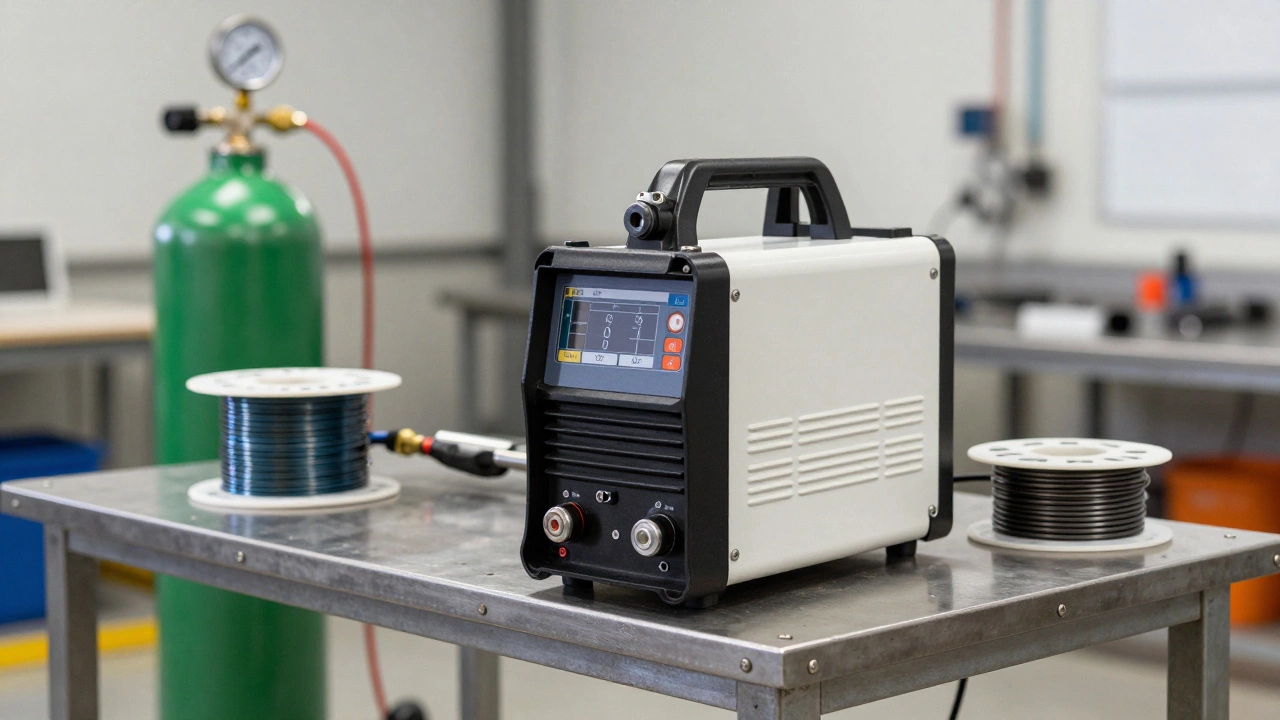

Чтобы освоить метод 136, вам понадобится базовый набор оборудования:
Не экономьте на маске. Дуга в полуавтомате яркая, и обычное стекло может не спасти ваши глаза от ожога сетчатки («набил дугу").
Частые ошибки новичков
Даже имея хорошее оборудование, можно испортить работу. Вот три главные ошибки:
Практика показывает, что 80% проблем с качеством шва связаны не с настройками аппарата, а с плохой подготовкой металла.
Можно ли варить алюминий методом 136?
Нет, стандартный метод 136 не подходит для алюминия. Алюминий требует инертного газа (аргона), так как активные газы образуют с ним оксидную пленку, которая мешает соединению. Для алюминия используется метод 141 (TIG) или специальная версия полуавтомата с пуллером и аргоном.
Какой газ лучше: чистый CO2 или смесь?
Чистый CO2 дает глубокое проплавление, но создает много брызг. Смесь аргона с кислородом (например, 80% Ar + 20% O2) или аргона с CO2 дает более спокойную дугу, меньше брызг и красивый ровный шов. Для ответственных конструкций предпочтительнее смеси.
Нужна ли лицензия для работы методом 136?
Для бытовых работ - нет. Но если вы планируете работать на производстве, строить объекты, требующие экспертизы промышленной безопасности, или варить трубопроводы, вам потребуется аттестация НАКС или удостоверение сварщика установленного разряда.
Почему шов получается рыхлым и с порами?
Основные причины: грязь на металле (жир, ржавчина), недостаточный поток защитного газа, сквозняк на рабочем месте или просроченная/влажная проволока. Проверьте герметичность шлангов и настройки редуктора.
В чем разница между методами 135 и 136?
Метод 135 - это сварка в среде инертных газов (аргон). Метод 136 - в среде активных газов (CO2, кислород). Разница в химической реакции: инертные газы только защищают, активные - участвуют в формировании шва, улучшая текучесть металла.
